Konfigurasi Inter VLAN Swicth Layer 3
Assalamualaikum wr. wb.
Hai teman? kali ini saya akan posting tentang Materi yang saya dapatkan dari Training CCNA Nixtrain di BLC TELKOM KLATEN yaitu Konfigurasi VLAN pada Switch Layer 3. Apa sih VLAN itu? Yuk kita lihat penjelasannya pada artikel dibawah ini.
Hai teman? kali ini saya akan posting tentang Materi yang saya dapatkan dari Training CCNA Nixtrain di BLC TELKOM KLATEN yaitu Konfigurasi VLAN pada Switch Layer 3. Apa sih VLAN itu? Yuk kita lihat penjelasannya pada artikel dibawah ini.
A. Pengertian
Virtual LAN atau disingkat VLAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda. Vlan dibuat dengan menggunakan jaringan pihak ke tiga. VLAN merupakan sebuah bagian kecil jaringan IP yang terpisah secara logik. VLAN memungkinkan beberapa jaringan IP dan jaringan-jaringan kecil (subnet) berada dalam jaringan switched switched yang sama. Agar computer bisa berkomunikasi pada VLAN yang sama, setiap computer harus memiliki sebuah alamat IP dan Subnet Mask yang sesuai dengan VLAN tersebut. Switch harus dikonfigurasi dengan VLAN dan setiap port dalam VLAN harus didaftarkan ke VLAN. Sebuah port switch yang telah dikonfigurasi dengan sebuah VLAN tunggal disebut sebagai access port.
Sebuah VLAN memungkinkan seorang Administrator untuk menciptakan sekelompok peralatan yang secara logic dihubungkan satu sama lain. Dengan VLAN, kita dapat membagi jaringan switch secara logik berdasarkan fungsi, departemen atau project team .
Sebuah VLAN memungkinkan seorang Administrator untuk menciptakan sekelompok peralatan yang secara logic dihubungkan satu sama lain. Dengan VLAN, kita dapat membagi jaringan switch secara logik berdasarkan fungsi, departemen atau project team .
B. Latar Belakang
Untuk memberikan penjelasan bagaimana cara menghubungkan VLAN berbeda jaringan menggunakan Switch Layer 3 serta memberikan gambaran bagaimana VLAN itu bekerja.Selain itu untuk penghematan port dalam menghubungkan jaringan satu dengan jaringan lainnya.
C. Alat dan Bahan
- PC / Laptop
- Cisco Packet Tracer
D. Maksud dan Tujuan
Tujuan dari konfigurasi ini adalah supaya kita dapat menghubungkan host-host yang berbeda jaringan dengan memanfaatkan fitur yang terdapat dalam Switch Layer 3 ini, yaitu membuat vlan pada interface tertentu pada switch.Kemudian didalam switch layer 3 ini kita juga dapat langsung melakukan routing vlan,tanpa harus menggunakan router.
E.Tahap Pelaksanaan

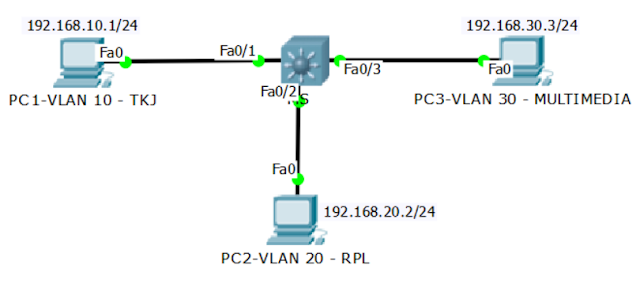

1. Pertama tama buat topologi seperti berikut
2. Kemudian atur IP,SNM,dan Gateway dari masing - masing PC
PC 1
PC 2
PC3
3. Lalu buat VLAN pada Switch Layer 3 nya
Switch>en
Switch#conf t
Switch(config)#vlan 10
Switch(config-vlan)#name TKJ
Switch(config-vlan)#exit
Switch(config)#VLAN 20
Switch(config-vlan)#name RPL
Switch(config-vlan)#exit
Switch(config)#VLAN 30
Switch(config-vlan)#name MULTIMEDIA
Switch(config-vlan)#exit
4. Kemudian assign/daftarkan port interface yang kita butuhkan ke vlan-vlan yang telah kita buat
Switch(config)#int fa0/1
Switch(config-if)#switchport access vlan 10Switch(config)#int fa0/2
Switch(config-if)#switchport access vlan 20Switch(config)#int fa0/3
Switch(config-if)#switchport access vlan 30
5. Lalu berikan IP pada Port Interface yang kita daftarkan pada VLAN tadi, sekaligus menjadi Gateway untuk VLAN tsb pada PC.
Switch(config)#int vlan 10
Switch(config-if)#ip add 192.168.10.254 255.255.255.0
Switch(config-if)#no shut
Switch(config-if)#exitSwitch(config)#int vlan 20
Switch(config-if)#ip add 192.168.20.254 255.255.255.0
Switch(config-if)#no shut
Switch(config-if)#exitSwitch(config)#int vlan 30
Switch(config-if)#ip add 192.168.30.254 255.255.255.0
Switch(config-if)#no shut
Switch(config-if)#exit
6. Selanjutnya ketikkan perintah dibawah ini, agar semua vlan bisa saling terhubung / ter-routing juga konfigurasi yang telah kita lakukan bisa tersimpan
Switch(config)#ip routing
Switch(config)#do wr
7. Kemudian coba tes koneksi apakah semua VLAN sudah saling terhubung
Tes ping dari PC VLAN 10 > VLAN 20, VLAN 30
Tes ping dari PC VLAN 30 > VLAN 10, VLAN 20
8. Atau juga bisa tes menggunakan pesan/PDU dari PC ke Switch Layer 3 nya
Semoga Bermanfaat :)
F. Referensi
G. Hasil dan Kesimpulan
Terdapat beberapa hal yang harus diperhatikan dan dipahami saat membuat VLAN, yaitu VLAN ID yang akan kita gunakan, port-port mana saja yang akan digunakan sebagai jalur VLAN, serta IP address pada suatu interface VLAN di Switch Layer 3 harus satu subnet dengan PC/Client VLAN tsb agar bisa saling terhubung.
